| ब्रांड नाम: | TSTY |
| मॉडल संख्या: | केवाईएन28ए-12 |
| MOQ: | 5 इकाइयां |
| कीमत: | $2,900.00 - $3,000.00/units |

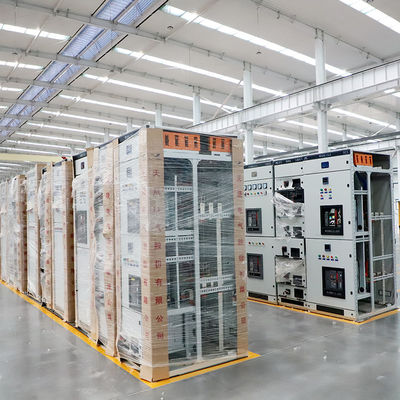

| Packaging Details: | लकड़ी की पैकिंग. |
बिक्री के लिए स्विचगियर धातु बख्तरबंद हटाने योग्य स्विचगियर कम वोल्टेज स्विचगियर

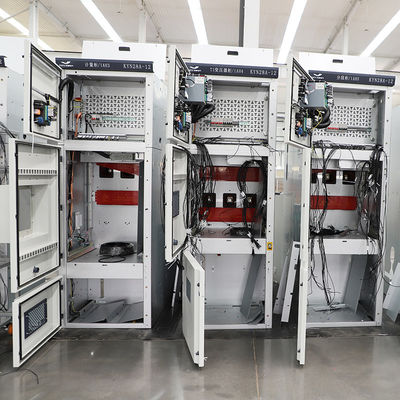

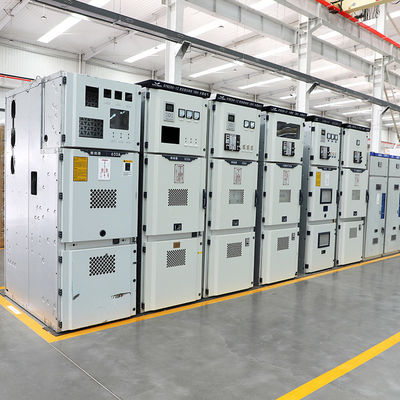

KYN28A-12 (GZS1-12) इंडोर एसी मेटल क्लैड इंटरमीडिएट स्विचगियर एक अपेक्षाकृत आम उच्च वोल्टेज स्विचगियर है जो वर्तमान में चीन में पूर्ण नाम- इंडोर मेटल बख्तरबंद हटाने योग्य स्विचगियर के साथ है।इसका नामित वोल्टेज 3 है.6kV~12kV. सुसज्जित वैक्यूम सर्किट ब्रेकर स्विच कैबिनेट के बीच में स्थित है, अर्थात, सर्किट ब्रेकर स्विचगियर के फ्रंट कैबिनेट के बीच में स्थित है,तो नीचे की जगह अन्य योजनाओं के विस्तार के लिए बचाया जा सकता है या एक केबल कमरे के रूप में इस्तेमाल किया.
अनुप्रयोग चैनल: विद्युत संयंत्रों, सबस्टेशनों, कारखानों और खानों जैसे बिजली उपयोगकर्ताओं के लिए AC 50-60Hz के रूप में उपयोग किया जाता है, जिसका उपयोग 3150A तक के नामित संचालन धाराओं के साथ बिजली वितरण प्रणालियों में किया जाता है।शक्ति रूपांतरण के लिए प्रयोग किया जाता हैबिजली, प्रकाश व्यवस्था और बिजली वितरण उपकरण का वितरण और नियंत्रण।
उत्पाद की विशेषताएं:
1. सुरक्षित और विश्वसनीयः कैबिनेट संरचना को कई बार झुकाने और एल्यूमीनियम-जस्ता प्लेट की विधानसभा द्वारा इकट्ठा किया जाता है, पूरी तरह से बख्तरबंद और पूरी तरह से संलग्न है,कैबिनेट में डिब्बे सभी स्वतंत्र छोटे डिब्बे एक दूसरे से अलग हैं; सही "पांच रोकथाम" इंटरलॉकिंग समारोह, विश्वसनीय रूप से गलत संचालन और लाइव अंतराल में गलत प्रविष्टि को रोकने; विश्वसनीय सुरक्षात्मक ग्राउंडिंग प्राप्त करने के लिए त्वरित बंद ग्राउंडिंग स्विच.
2लचीले समाधानः स्विच कैबिनेट में समाधानों का एक पूरा सेट होता है, जो ग्राहकों की आवश्यकताओं को पूरा करने के लिए लचीले ढंग से विभिन्न सिस्टम समाधान बना सकता है।आवेदन के माहौल और विशेष आवश्यकताओं के अनुसार, यह उच्च ऊंचाई श्रृंखला उत्पाद, डबल बस श्रृंखला और विभिन्न गैर-मानक समाधान भी प्रदान कर सकता है।
3. मजबूत व्यावहारिकता: कैबिनेट खोल में उच्च सीलिंग शक्ति है ताकि उपकरण को विभिन्न प्रकार के और कीड़ों द्वारा आक्रमण से रोका जा सके। सुरक्षा स्तर IP4X है;एक ही मॉडल के हैंडकार्ट में अच्छी विनिमेयता है; माध्यमिक लाइन ट्रंकिंग में रखी गई है और अच्छी तरह से संरक्षित है, और मरम्मत करना आसान है; स्थापना, डिबगिंग और रखरखाव सामने से किया जाता है,और यह एक डबल व्यवस्था बनाने के लिए वापस वापस हो सकता है या एक दीवार के खिलाफ स्थापित किया जा सकता है, फर्श की जगह को कम करना; सामान्य सामान और मानक स्पेयर पार्ट्स का उपयोग करना, कम रखरखाव लागत।
संरचनात्मक विशेषताएं:
1. संपूर्ण दो भागों से बना हैः कैबिनेट और मध्य में लगाए गए हटाने योग्य भाग;
2कैबिनेट चार अलग-अलग डिब्बों में विभाजित है, कैबिनेट सुरक्षा स्तर IP4X है,और प्रत्येक डिब्बे के बीच सर्किट ब्रेकर कक्ष का सुरक्षा स्तर IP2X है जब दरवाजा खोला जाता है;
3ओवरहेड लाइन आउटलेट, केबल प्रवेश और निकास और अन्य कार्यात्मक योजनाओं के साथ, यह व्यवस्था और संयोजन के बाद विभिन्न योजना रूपों का बिजली वितरण उपकरण बन सकता है।
4स्विचगियर को एबीबी के वीडी4 वैक्यूम सर्किट ब्रेकर और घरेलू वीएस1 वैक्यूम सर्किट ब्रेकर दोनों से लैस किया जा सकता है, जो वास्तव में बेहतर प्रदर्शन के साथ एक बिजली वितरण उपकरण है।
उत्पाद मानक:
आईईसी 298 "एसी धातु से घिरे स्विच और नियंत्रण उपकरण जिनकी नामित वोल्टेज 1 केवी और उससे कम है"
IEC694 "उच्च वोल्टेज स्विच और नियंत्रण उपकरण साझा खंड"
GB3906 "3-36KV एसी धातु संलग्न स्विचगियर"
डीएल404 "इनडोर एसी हाई वोल्टेज स्विचआउट के लिए आदेश शर्तें"
लागू वातावरणः
1उच्चतम परिवेश तापमान +40°C से अधिक नहीं है और निम्नतम -10°C से अधिक नहीं है।
2पर्यावरणीय आर्द्रताः दैनिक औसत सापेक्ष आर्द्रता ≤95%, और मासिक औसत सापेक्ष आर्द्रता ≤90% है।
3. ऊंचाई 1000 मीटर से अधिक नहीं है।
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं है।
5आसपास की हवा में संक्षारक या ज्वलनशील गैस, जल वाष्प आदि से महत्वपूर्ण प्रदूषण नहीं होना चाहिए।
6कोई भी जगह लगातार तीव्र कंपन नहीं करता है।
मॉडल निहितार्थः
तकनीकी पैरामीटरः
| नहीं. | पद | इकाई | तकनीकी पैरामीटर | |
| 1 | नामित वोल्टेज | केवी | 12 | |
| 2 | नामित धारा | ए | 1250 | |
| 3 | नामित अल्पकालिक शक्ति आवृत्ति प्रतिरोध वोल्टेज (प्रभावी मूल्य) | केवी | 42 | |
| 4 | नामित बिजली आवेग प्रतिरोध वोल्टेज (पीक मान) | केवी | 75 | |
| 5 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | केए | 31.5 | |
| 6 | नामित शॉर्ट सर्किट बनाने की धारा (पीक मान) | केए | 80 | |
| 7 | नामित थर्मल स्थिरता धारा (प्रभावी मूल्य) | मुख्य सर्किट ((4S) | केए | 31.5 |
| ग्राउंड लूप ((4S) | केए | 27.3 | ||
| 8 | नामित गतिशील स्थिरता वर्तमान (पीक मूल्य) | मुख्य सर्किट | केए | 80 |
| ग्राउंड लूप | केए | 68.3 | ||
| 9 | सुरक्षा स्तर | खोल IP4X है, और IP2X जब डिब्बे और सर्किट ब्रेकर दरवाजे खोले जाते हैं | ||
1हमारी कंपनी आपको परियोजना डिजाइन और प्रक्रिया डिजाइन प्रदान करती है, और आपके उपकरण खरीद योजना और विशिष्ट आवश्यकताओं के अनुसार उत्पादों का डिजाइन और निर्माण करता है। और आपके लिए तकनीकी और परिचालन कर्मियों को प्रशिक्षित करता है।
2नए खरीदे गए उत्पादों को स्थापना और डिबगिंग के लिए ऑनलाइन सहायता प्रदान की जाती है. उत्पाद आजीवन सेवा प्रणाली के तहत हैं। यदि सामान्य उपयोग में समस्याएं होती हैं, तो हम उपयोगकर्ता की प्रतिक्रिया प्राप्त करने के बाद एक कार्य दिवस के भीतर समाधान प्रदान करेंगे।हम जितनी जल्दी हो सके उत्पाद को चालू करने की पूरी कोशिश करेंगे।और हमारे उत्पादों के दीर्घकालिक, सुरक्षित और विश्वसनीय उपयोग को सुनिश्चित करने के लिए पेशेवर तकनीशियनों द्वारा नियमित यात्राएं होती हैं।
3.हम गुणवत्ता वाले प्रामाणिक सामग्री का उपयोग, प्रक्रिया और सख्त अनुपालन में निर्माणगुणवत्ता उत्कृष्टता और सुचारू स्थापना सुनिश्चित करने के लिए ISO9001: 2000 अंतरराष्ट्रीय गुणवत्ता प्रबंधन के साथ!
टीएसटीवाई इलेक्ट्रिक कं, लिमिटेड की स्थापना 2007 में हुई थी।और चीन में एक उत्कृष्ट और विश्वसनीय ट्रांसफार्मर निर्माता है। कंपनी मुख्य रूप से तेल-डुबकी ट्रांसफार्मर, सूखी प्रकार के ट्रांसफार्मर,बॉक्स प्रकार के सबस्टेशन और उच्च और निम्न वोल्टेज के उपकरण के पूर्ण सेट.
परियोजना के उत्पादन और संचालन में लगाए गए उपकरणऊर्जा की बचत, बुद्धि, सूचना और मशीनीकरण की वकालत करता है। कंपनी ने हेनान त्रिभुज ऊर्जा-बचत ट्रांसफार्मर इंजीनियरिंग प्रौद्योगिकी अनुसंधान केंद्र की स्थापना की है,71 उपयोगिता मॉडल पेटेंट और 15 आविष्कार पेटेंट के साथ.
ट्रांसफार्मर उद्योग में वर्षों के संचय के साथऔर मजबूत तकनीकी नवाचार क्षमताओं के साथ, यह चीनी बिजली उद्योग के लिए व्यापक समाधान प्रदान करता है।कंपनी राज्य ग्रिड जैसी बड़े पैमाने पर राष्ट्रीय परियोजनाओं के लिए एक प्रमुख खरीद इकाई है।, स्टेट रेलवे एडमिनिस्ट्रेशन, झेंगझौ कोल ग्रुप, पिंगमेई ग्रुप और दक्षिण से उत्तर जल डायवर्शन।
|
|
