| ब्रांड नाम: | TSTY |
| मॉडल संख्या: | एससी(बी)10 |
| कीमत: | $1,000.00 - $1,100.00/units |
| Packaging Details: | लकड़ी की पैकिंग. |

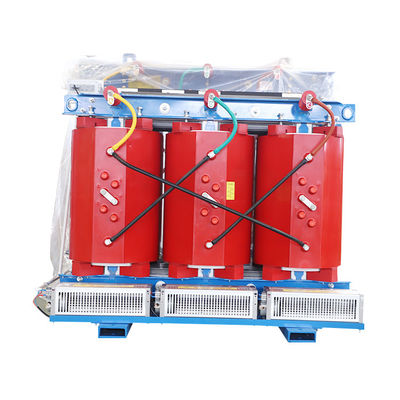

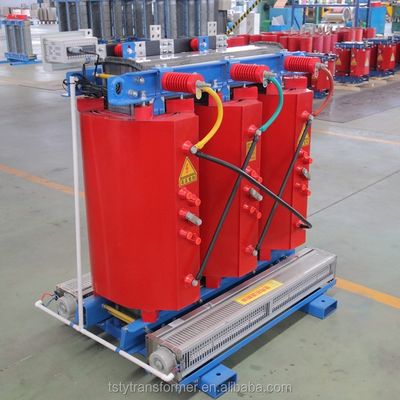

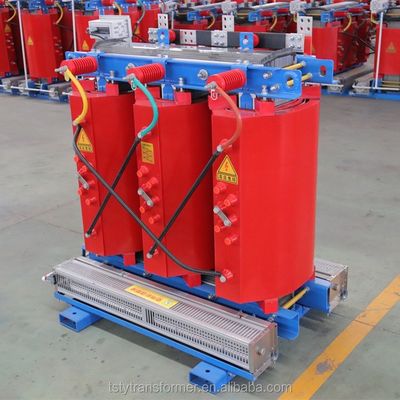

एससीबी श्रृंखला के सूखे प्रकार के ट्रांसफार्मर ऐसे ट्रांसफार्मर को संदर्भित करते हैं जिनमें कोर और घुमावों को इन्सुलेटिंग तेल में डुबोया नहीं जाता है।शीतलन विधियों को प्राकृतिक वायु शीतलन (एएन) और मजबूर वायु शीतलन (एएफ) में विभाजित किया गया है. प्राकृतिक हवा ठंडा होने पर, ट्रांसफार्मर नामित क्षमता के तहत लंबे समय के लिए लगातार चल सकता है. जब मजबूर हवा ठंडा,ट्रांसफार्मर की आउटपुट क्षमता को कम समय में 50% तक बढ़ाया जा सकता है. यह अंतराल से अधिभार संचालन या आपातकालीन दुर्घटना अधिभार संचालन के लिए उपयुक्त है; अधिभार के दौरान भार हानि और प्रतिबाधा वोल्टेज में बड़ी वृद्धि के कारण,यह गैर-आर्थिक परिचालन की स्थिति में है, इसलिए इसे लंबे समय तक निरंतर अधिभार संचालन में नहीं रखा जाना चाहिए।
सूखा प्रकार का विद्युत ट्रांसफार्मर औद्योगिक एवं खनन उद्यमों तथा नागरिक भवनों की विद्युत आपूर्ति एवं वितरण प्रणाली में महत्वपूर्ण उपकरणों में से एक है।
सूखे प्रकार के पावर ट्रांसफार्मर का अनुप्रयोग:
विशेष रूप से महत्वपूर्ण स्थानों के लिए उपयुक्त जैसे शहरी बिजली ग्रिड, उच्च वृद्धि इमारतें, व्यापार केंद्र, थिएटर, अस्पताल, होटल, सुरंगें, मेट्रो, भूमिगत बिजली स्टेशन, स्टेशन, डॉक,हवाई अड्डे, संयुक्त सबस्टेशन आदि।
सूखी प्रकार के पावर ट्रांसफार्मर की विशेषताएं:
चूंकि इपॉक्सी राल एक गैर-ज्वलनशील, लौ retardant, स्व-बर्निंग ठोस इन्सुलेट सामग्री है, सुरक्षित और स्वच्छ, इपॉक्सी राल कास्ट सूखी प्रकार के ट्रांसफार्मर तेल मुक्त, गैर-ज्वलनशील हैं,और कम परिचालन हानि है, कम सर्किट प्रतिरोध, कम रखरखाव कार्य, उच्च कार्य दक्षता, छोटी मात्रा और कम शोर।इसका उपयोग अक्सर उच्च प्रदर्शन आवश्यकताओं जैसे अग्नि रोकथाम और विस्फोट सुरक्षा वाले स्थानों में किया जाता है, और इसकी निम्नलिखित व्यावहारिक विशेषताएं हैंः
1.यह सुरक्षित, अग्निरोधी, प्रदूषण मुक्त है, और सीधे लोड केंद्र में संचालित किया जा सकता है;
2उच्च यांत्रिक शक्ति, मजबूत शॉर्ट सर्किट प्रतिरोध, छोटे आंशिक निर्वहन, अच्छी थर्मल स्थिरता, उच्च विश्वसनीयता और लंबे सेवा जीवन;
3.कम हानि, कम शोर, स्पष्ट ऊर्जा बचत प्रभाव, रखरखाव मुक्त;
4. अच्छा गर्मी अपव्यय प्रदर्शन, और जबरदस्ती वायु शीतलन के साथ संचालित क्षमता को कम समय में बढ़ाया जा सकता है;
5. अच्छी नमी प्रतिरोधकता;
6सूखे प्रकार के ट्रांसफार्मर एक पूर्ण तापमान पता लगाने और सुरक्षा प्रणाली से लैस किए जा सकते हैं. बुद्धिमान सिग्नल तापमान नियंत्रण प्रणाली का उपयोग करके, यह स्वचालित रूप से पता लगाने और तीन चरण घुमावों के संबंधित संचालन तापमान प्रदर्शित कर सकते हैं,स्वचालित रूप से शुरू कर सकते हैं और प्रशंसक को रोक सकते हैं, और अलार्म और ट्रिप जैसे कार्य हैं। वायरलेस डिटेक्शन और बुद्धिमान प्रबंधन को महसूस करने के लिए IS485 संचार इंटरफ़ेस स्थापित किया जा सकता है।
7छोटे आकार, हल्के वजन, कम स्थान और कम स्थापना लागत।
सूखी प्रकार के पावर ट्रांसफार्मर मानक:
IEC60076, GB/T1094.11, GB/T17211.
सूखा प्रकार का पावर ट्रांसफार्मर लागू वातावरणः
1.0-40 (°C), सापेक्ष आर्द्रता < 70%;
2ऊंचाईः 2500 मीटर से अधिक नहीं;
3वर्षा, आर्द्रता, उच्च तापमान, उच्च गर्मी या प्रत्यक्ष सूर्य के प्रकाश से बचें।
4ऐसी जगहों पर काम करने से बचें जहां अधिक संक्षारक तरल पदार्थ, या गैसें, धूल, प्रवाहकीय फाइबर या धातु के ठीक होते हैं;
5कंपन या विद्युत चुम्बकीय हस्तक्षेप स्थानों में काम करने से रोकें;
6.लंबे समय तक भंडारण और उल्टा परिवहन से बचें और मजबूत प्रभाव से बचें।
सूखी प्रकार के पावर ट्रांसफार्मर मॉडल का अर्थः
सूखी प्रकार के पावर ट्रांसफार्मर का तकनीकी पैरामीटर:
| मॉडल | नाममात्र क्षमता (KVA) | कनेक्शन चिह्न | वोल्टेज संयोजन (KV) | नो लोड हानि (W) | भार हानि (डब्ल्यू) | निर्बाध भार पर वर्तमान (%) | शॉर्ट सर्किट प्रतिबाधा (%) | ||
| उच्च- | टैपिंग रेंज | कम- | |||||||
| वोल्टेज | वोल्टेज | ||||||||
| SC(B) 10-30 | 30 | Yyn0 | 11 | ± 5% | 0.4 | 190 | 710 | 2.4 | 4 |
| एससी(बी)10-50 | 50 | या | 10.5 | ±2×2.5% | 270 | 1000 | 2.4 | ||
| एससी(बी)१०-८० | 80 | Dyn11 | 10 | 370 | 1380 | 1.8 | |||
| एससी(बी)10-100 | 100 | 6.3 | 400 | 1570 | 1.8 | ||||
| एससी(बी)१०-१२५ | 125 | 6 | 470 | 1850 | 1.6 | ||||
| एससी(बी)१०-१६० | 160 | 550 | 2130 | 1.6 | |||||
| एससी(बी)10-200 | 200 | 630 | 2530 | 1.4 | |||||
| एससी(बी)10-250 | 250 | 720 | 2760 | 1.4 | |||||
| एससी(बी)10-315 | 315 | 880 | 3470 | 1.2 | |||||
| एससी(बी)१०-४०० | 400 | 980 | 3990 | 1.2 | |||||
| एससी(बी)10-500 | 500 | 1160 | 4880 | 1.2 | |||||
| एससी(बी)10-630 | 630 | 1350 | 5880 | 1 | |||||
| एससी(बी)10-630 | 630 | 1300 | 5960 | 1 | 6 | ||||
| एससी(बी)10-800 | 800 | 1520 | 6960 | 1 | |||||
| एससी(बी)१०-१००० | 1000 | 1770 | 8130 | 1 | |||||
| एससी(बी)10-1250 | 1250 | 2090 | 9690 | 1 | |||||
| एससी(बी)10-1600 | 1600 | 2450 | 11730 | 1 | |||||
| एससी(बी)10-2000 | 2000 | 3050 | 14450 | 0.8 | |||||
| एससी(बी)10-2500 | 2500 | 3600 | 17170 | 0.8 | |||||
| एससी(बी)10-1600 | 1600 | 2450 | 12900 | 1 | 8 | ||||
| एससी(बी)10-2000 | 2000 | 3050 | 15890 | 0.8 | |||||
| एससी(बी)10-2500 | 2500 | 3600 | 18890 | 0.8 | |||||
* तालिका में दिए गए आंकड़े आवश्यकतानुसार बदल सकते हैं।
उच्च और निम्न वोल्टेज पन्नी घुमावदार क्षेत्रः
इन्सुलेशन सामग्री का निर्माण:
मोल्ड भंडारण:
लोहे का कोर:

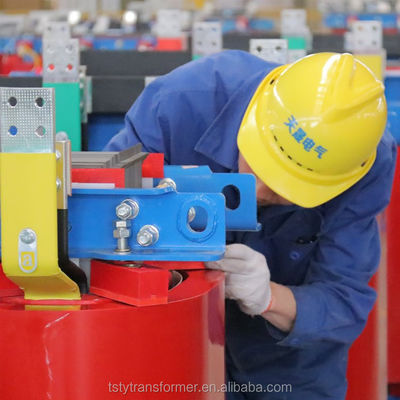

असेंबलीः
परीक्षण:
1हमारी कंपनी आपको परियोजना डिजाइन और प्रक्रिया डिजाइन प्रदान करती है, और आपके उपकरण खरीद योजना और विशिष्ट आवश्यकताओं के अनुसार उत्पादों का डिजाइन और निर्माण करता है। और आपके लिए तकनीकी और परिचालन कर्मियों को प्रशिक्षित करता है।
2नए खरीदे गए उत्पादों को स्थापना और डिबगिंग के लिए ऑनलाइन सहायता प्रदान की जाती है. उत्पाद आजीवन सेवा प्रणाली के तहत हैं। यदि सामान्य उपयोग में समस्याएं होती हैं, तो हम उपयोगकर्ता की प्रतिक्रिया प्राप्त करने के बाद एक कार्य दिवस के भीतर समाधान प्रदान करेंगे।हम जितनी जल्दी हो सके उत्पाद को चालू करने की पूरी कोशिश करेंगे।और हमारे उत्पादों के दीर्घकालिक, सुरक्षित और विश्वसनीय उपयोग को सुनिश्चित करने के लिए पेशेवर तकनीशियनों द्वारा नियमित यात्राएं होती हैं।
3.हम गुणवत्ता वाले प्रामाणिक सामग्री का उपयोग, प्रक्रिया और सख्त अनुपालन में निर्माणगुणवत्ता उत्कृष्टता और सुचारू स्थापना सुनिश्चित करने के लिए ISO9001: 2000 अंतरराष्ट्रीय गुणवत्ता प्रबंधन के साथ!
टीएसटीवाई इलेक्ट्रिक कं, लिमिटेड की स्थापना 2007 में हुई थी।और चीन में एक उत्कृष्ट और विश्वसनीय ट्रांसफार्मर निर्माता है। कंपनी मुख्य रूप से तेल-डुबकी ट्रांसफार्मर, सूखी प्रकार के ट्रांसफार्मर,बॉक्स प्रकार के सबस्टेशन और उच्च और निम्न वोल्टेज के उपकरण के पूर्ण सेट.
परियोजना के उत्पादन और संचालन में लगाए गए उपकरणऊर्जा की बचत, बुद्धि, सूचना और मशीनीकरण की वकालत करता है। कंपनी ने हेनान त्रिभुज ऊर्जा-बचत ट्रांसफार्मर इंजीनियरिंग प्रौद्योगिकी अनुसंधान केंद्र की स्थापना की है,71 उपयोगिता मॉडल पेटेंट और 15 आविष्कार पेटेंट के साथ.
ट्रांसफार्मर उद्योग में वर्षों के संचय के साथऔर मजबूत तकनीकी नवाचार क्षमताओं के साथ, यह चीनी बिजली उद्योग के लिए व्यापक समाधान प्रदान करता है।कंपनी राज्य ग्रिड जैसी बड़े पैमाने पर राष्ट्रीय परियोजनाओं के लिए एक प्रमुख खरीद इकाई है।, स्टेट रेलवे एडमिनिस्ट्रेशन, झेंगझौ कोल ग्रुप, पिंगमेई ग्रुप और दक्षिण से उत्तर जल डायवर्शन।
|
|
