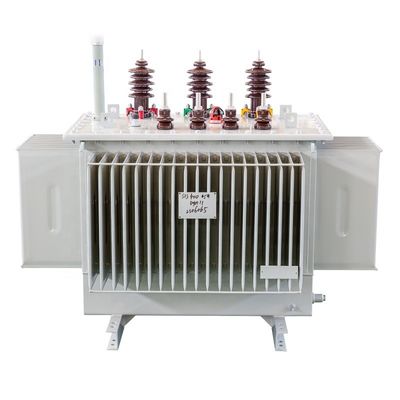

35KV 3.3KV तीन चरण दोहरी घुमावदार ट्रांसफार्मर टोरोइडल कोर तेल डुबोया ट्रांसफार्मर

Name: 35KV 3.3KV तीन चरण दोहरी घुमावदार ट्रांसफार्मर टोरोइडल कोर तेल डुबोया ट्रांसफार्मर
Brand: TSTY
SKU: S11
Price: 1 USD
Availability: InStock
Rating: 4.9 (103 reviews)

ब्रांड नाम:	TSTY
मॉडल संख्या:	S11
कीमत:	$1,200.00/units 1-1 units

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस:

हेनान, चीन

प्रमाणन:

ISO9001

प्रयोग:

शक्ति

चरण:

तीन

कुंडल संरचना:

toroidal

कुंडल संख्या:

उत्पाद का नाम:

उच्च वोल्टेज ट्रांसफार्मर

प्रकार:

तेल से भरा ट्रांसफार्मर

आवृत्ति:

50/60 हर्ट्ज

सामग्री:

तांबा / एल्यूमीनियम

मानक:

आईईसी / जीबी

ट्रांसफार्मर का प्रकार:

एस11 तेल-डूबे ट्रांसफार्मर

वेक्टर समूह:

Dyn11 / Yyn0

वारंटी:

2 वर्ष

पैकेज:

लकड़ी का मामला

उत्पाद का वर्णन

उत्पादों का वर्णन

उच्च वोल्टेज ट्रांसफार्मर निर्माता 35KV 3.3KV तीन चरण दोहरी घुमावदार ट्रांसफार्मर टोरोइडल कोर तेल डूबने वाला ट्रांसफार्मर

* यह उच्च वोल्टेज ट्रांसफार्मर चीनी राष्ट्रीय जीबी मानकों और अंतर्राष्ट्रीय आईईसी मानकों के अनुसार निर्मित है।
* यह ट्रांसफार्मर के मुख्य इन्सुलेशन साधन के रूप में तेल का उपयोग करता है, और शीतलन माध्यम के रूप में तेल पर निर्भर करता है, जैसे कि तेल-डुबकी प्राकृतिक शीतलन, तेल-डुबकी वायु शीतलन,तेल से डूबा हुआ पानी ठंडा करना और तेल का जबरन संचलनआदि।
* मुख्य घटक: लोहे का कोर, घुमाव, ईंधन टैंक, तेल तकिया, श्वसन यंत्र, विस्फोट प्रूफ ट्यूब (दबाव रिलीज़ वाल्व), रेडिएटर, इन्सुलेटिंग आवरण, नल स्विच, गैस रिले, थर्मामीटर,तेल शोधकआदि।
* उच्च वृद्धि भवनों, वाणिज्यिक केंद्रों, मेट्रो, हवाई अड्डों, स्टेशनों, औद्योगिक और खनन उद्यमों, ड्रिलिंग प्लेटफार्मों और तेल उत्पादन प्लेटफार्मों में व्यापक रूप से उपयोग किया जाता है;विशेष रूप से ज्वलनशील में उपयोग के लिए उपयुक्त, विस्फोटक और अन्य कठोर वातावरण।

उच्च वोल्टेज ट्रांसफार्मर की विशेषताएं:

कंपनी द्वारा विकसित और निर्मित एस11 सीरीज के पूरी तरह से सील तेल से डूबे हुए पावर ट्रांसफार्मर में कम हानि, कम शोर और उच्च दक्षता के फायदे हैं।जो अच्छी ऊर्जा बचत प्रभाव प्राप्त कर सकते हैं और प्रदूषण को कम कर सकते हैं.
साधारण तेल से डूबे हुए ट्रांसफार्मर की तुलना में, पूरी तरह से सील किए गए ट्रांसफार्मर तेल संरक्षक को समाप्त करते हैं।तेल की मात्रा में परिवर्तन स्वचालित रूप से समायोजित किया जाता है और लहरदार तेल टैंक के लहरदार शीट की लोच द्वारा मुआवजा दिया जाता हैट्रांसफार्मर को हवा से अलग किया गया है ताकि तेल और इन्सुलेशन की उम्र बढ़ने से रोकने और धीमा करने के लिए परिचालन विश्वसनीयता में सुधार किया जा सके।और रखरखाव के बिना सामान्य संचालन बनाए रखने.
1ट्रांसफार्मर के कोर को आयातित कोल्ड रोल्ड सिलिकॉन स्टील शीट से लैमिनेट किया गया है, जिससे नो-लोड हानि और नो-लोड करंट में काफी कमी आती है।कोर कोर की tightness सुनिश्चित करने और शोर को कम करने के लिए बाध्य है.
2उच्च और निम्न वोल्टेज के घुमाव ऑक्सीजन मुक्त तांबे से बने होते हैं, और 500kVA और उससे कम के निम्न वोल्टेज के घुमाव दो परत वाले बेलनाकार संरचना को अपनाते हैं।630kVA और उससे अधिक दोहरे हेलिक्स या चार हेलिक्स संरचना को अपनाते हैंउच्च वोल्टेज वाइंडिंग बहुस्तरीय बेलनाकार संरचना को अपनाता है।
3ट्रांसफार्मर कनेक्शन समूह बिजली ग्रिड पर हार्मोनिक के प्रभाव को कम करने और बिजली आपूर्ति की गुणवत्ता में सुधार के लिए Dyn11 का उपयोग करता है।
4ट्रांसफार्मर एक पूरी तरह से सील संरचना है, जो सेवा जीवन को बढ़ाता है, लटकते कोर और रखरखाव की आवश्यकता नहीं है।
5मापा गया शोर मान मानक से कम है। इस श्रृंखला के ट्रांसफार्मर को सामान्य रूप से ले जाने के बाद, संबंधित भागों को कोर निरीक्षण के बिना स्थापित किया जा सकता है,और वे एक बार स्वीकृति परीक्षण योग्य है में चालू किया जा सकता है.

उत्पाद का विवरण

उच्च वोल्टेज ट्रांसफार्मर मानक:

GB 1094 पावर ट्रांसफार्मर
जीबी/टी 15164 तेल से डूबे हुए पावर ट्रांसफार्मर लोड गाइड
जीबी/टी 6451 तेल से डूबे हुए तीन-चरण बिजली ट्रांसफार्मर के तकनीकी मापदंड और आवश्यकताएं
GB 2536 ट्रांसफार्मर तेल
GB 311.1 उच्च वोल्टेज पावर ट्रांसमिशन और ट्रांसफॉर्मेशन उपकरण का इन्सुलेशन समन्वय
GB 10237 इन्सुलेशन परीक्षण में पावर ट्रांसफार्मर का इन्सुलेशन स्तर और बाहरी इन्सुलेशन का वायु अंतर
डीएल/टी 572 ट्रांसफार्मर संचालन नियम

उच्च वोल्टेज ट्रांसफार्मर लागू वातावरणः
1उच्च परिवेश का तापमानः +40°C
2कम परिवेश का तापमानः -25°C
3ऊंचाईः <1000 मीटर
4मासिक औसत सापेक्ष आर्द्रताः 90% (20°C)
5स्थापना का स्थानः ऐसी जगह पर स्थापित करें जहां आग, विस्फोट का खतरा, गंभीर प्रदूषण, रासायनिक जंग और
भारी कंपन, घर के अंदर या बाहर।

उत्पाद पैरामीटर

S11 सीरीज 35kv थ्री-फेज डुअल-वॉइंडिंग नो-लोड वोल्टेज रेगुलेशन ट्रांसफार्मर के लिए तकनीकी पैरामीटर
नामित क्षमता (KVA)	वोल्टेज संयोजन					कनेक्शन समूह प्रतीक	नो लोड हानि R ((W)	लोड हानि R(W)	नो लोड करंट (%)	प्रतिबाधा वोल्टेज ((%)	LWH (मिमी)
नामित क्षमता (KVA)		उच्च वोल्टेज ((KV)	उच्च वोल्टेज की टैपिंग रेंज	कम वोल्टेज (KV)		कनेक्शन समूह प्रतीक	नो लोड हानि R ((W)	लोड हानि R(W)	नो लोड करंट (%)	प्रतिबाधा वोल्टेज ((%)	LWH (मिमी)
630	35	±2x2.5% ±5%	3.15 6.3 10.5	Yd11	830	7860	0.65	6.5	240017002210
800										980	9400	0.65		250018502390
1000										1150	1150	0.65		270019502510
1250										1400	1390	0.55		290020502630
1600										1690	1660	0.45		305021302750
2000										2170	1830	0.45		310521952805
2500										2560	1960	0.45		315025352980
3150	35-38.5	±2x2.5% ±5%	3.15 6.3 10.5			3040	2300	0.45	7	392027252840
4000										3610	2730	0.45		331029153070
5000										4320	3130	0.45		348030203145
6300									5240	3500	0.45	8	359029053210
8000	35-38.5	±2x2.5%	3.15 3.3 6.3 6.6 10.5	Ynd11	7200	3840	0.35		407030503595
10000									8700	4530	0.35			410627953655
12500									1000	5380	0.3			457030103840
16000									1210	6580	0.3			523532954615
20000									1440	7950	0.3			536034154660
25000									1700	9400	0.25	10	583038104860
31500									2020	112000	0.25	10		629042905260
नोट: 1. आयाम और वजन आवश्यकता के अनुसार परिवर्तन के अधीन हैं। दो तालिकाओं में डेटा कारखाने के दस्तावेजों के अधीन हैं। 2. 500kva या उससे कम नामित क्षमता वाले ट्रांसफार्मर के लिए तालिका में विकर्ण रेखा के ऊपर लोड हानि का मूल्य Dyn11 या Yzn11 कनेक्शन समूह के लिए लागू होता है,और विकर्ण रेखा के नीचे लोड हानि मूल्य कनेक्शन समूह Yyn0 के लिए लागू होता है. 3जब ट्रांसफार्मर की औसत भार दर 35%-40% के बीच होती है, तो तालिका में हानि मूल्य का उपयोग करके उच्चतम परिचालन दक्षता प्राप्त की जा सकती है।

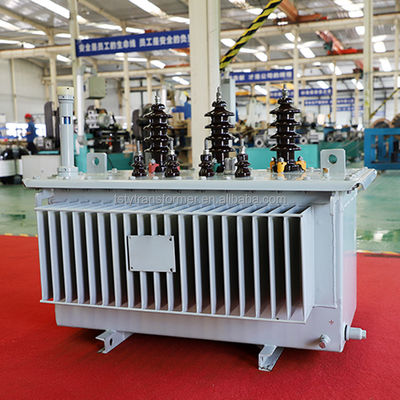

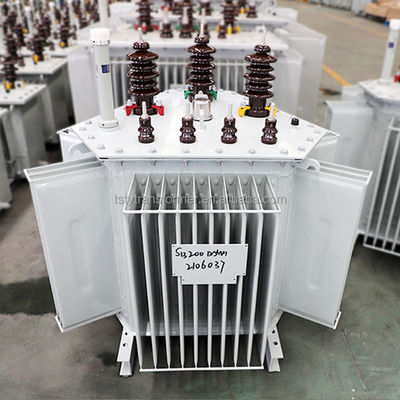

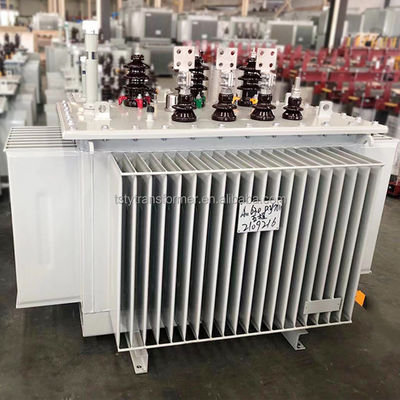

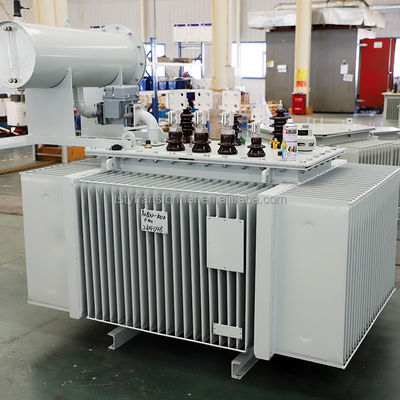

उत्पाद प्रदर्शन

पैकेजिंग और शिपिंग

बिक्री के बाद सेवा

1हमारी कंपनी आपको परियोजना डिजाइन और प्रक्रिया डिजाइन प्रदान करती है, और आपकी उपकरण खरीद योजना और विशिष्ट आवश्यकताओं के अनुसार उत्पादों का डिजाइन और निर्माण करती है।और आपके लिए तकनीकी और परिचालन कर्मियों को प्रशिक्षित करें.
2.नए खरीदे गए उत्पादों को स्थापना और डिबगिंग के लिए ऑनलाइन सहायता प्रदान की जाती है। उत्पादों को आजीवन सेवा प्रणाली के तहत हैं। यदि सामान्य उपयोग में समस्याएं होती हैं, तो आप उन्हें अपने डिवाइस के साथ जोड़ सकते हैं।हम उपयोगकर्ता की प्रतिक्रिया प्राप्त करने के बाद एक कार्य दिवस के भीतर समाधान प्रदान करेंगेहम जल्द से जल्द उत्पाद को चालू करने के लिए अपनी पूरी कोशिश करेंगे। और हमारे उत्पादों के दीर्घकालिक, सुरक्षित और विश्वसनीय उपयोग को सुनिश्चित करने के लिए पेशेवर तकनीशियनों द्वारा नियमित यात्राएं होती हैं।
3हम गुणवत्ता उत्कृष्टता और सुचारू स्थापना सुनिश्चित करने के लिए ISO9001: 2000 अंतरराष्ट्रीय गुणवत्ता प्रबंधन के सख्त अनुपालन में गुणवत्ता प्रामाणिक सामग्री, प्रक्रिया और निर्माण का उपयोग करते हैं!

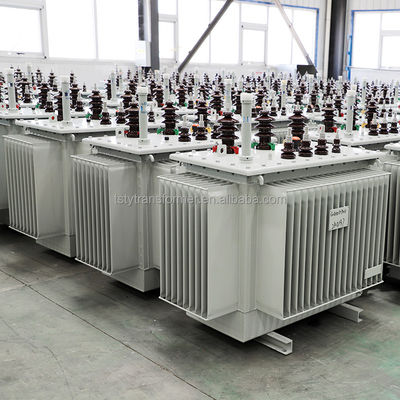

हमारा कारखाना

टीएसटीवाई इलेक्ट्रिक कं, लिमिटेड की स्थापना 2011 में हुई थी और यह चीन में एक उत्कृष्ट और विश्वसनीय ट्रांसफार्मर निर्माता है। कंपनी मुख्य रूप से तेल से डूबे ट्रांसफार्मर विकसित और उत्पादन करती है,सूखे प्रकार के ट्रांसफार्मर, बॉक्स-प्रकार के सबस्टेशन और उच्च और निम्न वोल्टेज के उपकरण के पूर्ण सेट।
परियोजना के उत्पादन और संचालन में लगाए गए उपकरण ऊर्जा की बचत, बुद्धि, सूचना और प्रौद्योगिकी का समर्थन करते हैं।
कंपनी ने हेनान त्रिभुज ऊर्जा-बचत ट्रांसफार्मर इंजीनियरिंग प्रौद्योगिकी अनुसंधान केंद्र की स्थापना की है, जिसमें 71 उपयोगिता मॉडल पेटेंट और 15 आविष्कार पेटेंट हैं।
ट्रांसफार्मर उद्योग में वर्षों के संचय और मजबूत तकनीकी नवाचार क्षमताओं के साथ, यह चीनी बिजली उद्योग के लिए व्यापक समाधान प्रदान करता है।कंपनी राज्य ग्रिड जैसी बड़े पैमाने पर राष्ट्रीय परियोजनाओं के लिए एक प्रमुख खरीद इकाई है।, स्टेट रेलवे एडमिनिस्ट्रेशन, झेंगझौ कोल ग्रुप, पिंगमेई ग्रुप और दक्षिण से उत्तर जल डायवर्शन।

प्रमाणपत्र

ग्राहक का दौरा

प्रश्न: हम कौन हैं?
A:हम तेल में डूबे ट्रांसफार्मर, शुष्क प्रकार के ट्रांसफार्मर, ट्रांसफार्मर सबस्टेशन,एचवी और एलवी स्विचगियर के एक बड़े पेशेवर निर्माता हैं, जो 2011 वर्ष में स्थापित किए गए थे।

प्रश्न: आपको अन्य आपूर्तिकर्ताओं से नहीं बल्कि हमसे क्यों खरीदना चाहिए?
A: एक उद्यम के रूप में जो 12 वर्षों से ट्रांसफार्मर उत्पादन में विशेषज्ञता रखता है।2007, ISO4001:2004L
.CE,CCC,UL,CSA,TYPE TEST REPORT,etc प्रमाणपत्र,उत्पाद IEC,IEEE,ANSI से मेल खाते हैं, , GOST मानक, हम उच्च गुणवत्ता, तेजी से वितरण, गारंटी बिक्री के बाद सेवा और कारखाने की कीमत है।

प्रश्न: ट्रांसफार्मर कैसे भेजे गए?
A: ट्रांसफार्मर हमेशा जहाज,ट्रेन या ट्रक द्वारा विदेशों के लिए पहुंचाए जाते हैं,जिसमें मुख्य सक्रिय शरीर थोक में और लकड़ी के मामलों में सहायक उपकरण होते हैं।

प्रश्न: क्या आपका उत्पाद कस्टमाइज किया जा सकता है?
उत्तर: विभिन्न देशों में ट्रांसफार्मर उत्पाद के वोल्टेज, आवृत्ति और अन्य विशेषताओं में अंतर को ध्यान में रखते हुए और
हमारे उत्पादों को आपकी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

प्रश्न: क्या आप उत्पादों के लिए गारंटी देते हैं?
उत्तर: हाँ। हम अपने सभी ट्रांसफार्मर के लिए कम से कम दो साल की गारंटी देते हैं।

प्रश्नः क्या आप FAT (फैक्टरी स्वीकृति परीक्षण) को स्वीकार करते हैं?
उत्तर: हाँ. यह उपलब्ध है. हम प्रत्येक सेट ट्रांसफार्मर के परीक्षण के लिए जिम्मेदार हैं.

प्रश्न: क्या आप बिक्री के बाद सेवा के लिए इंजीनियर नियुक्त करते हैं?
उत्तर: हाँ. हमारे उत्पादों के लिए, हम सभी बिक्री के बाद गाइड स्थापना और प्रश्न पूछताछ दिखाते हैं.
