| ब्रांड नाम: | TSTY |
| मॉडल संख्या: | S11 |
| कीमत: | $980.00 - $1,100.00/units |
| Packaging Details: | लकड़ी की पैकिंग. |
13.8kv 13.2kv 34.5kv पोल माउंटेड ट्रांसफार्मर 100kva 75kva 25kva 37.5kva 50kva सिंगल फेज इलेक्ट्रिक डिस्ट्रीब्यूशन ट्रांसफार्मर
* यह मॉडल चीनी राष्ट्रीय जीबी मानकों और अंतर्राष्ट्रीय आईईसी मानकों के अनुसार निर्मित किया गया है।
* यह ट्रांसफार्मर के मुख्य इन्सुलेशन साधन के रूप में तेल का उपयोग करता है, और शीतलन माध्यम के रूप में तेल पर निर्भर करता है, जैसे तेल-डुबकी प्राकृतिक शीतलन, तेल-डुबकी वायु शीतलन, आदि।
* रासायनिक संयंत्रों, कारखानों, दूरदराज के स्थानों और अन्य कठोर वातावरण में व्यापक रूप से उपयोग किया जाता है।
उत्पाद की विशेषताएं:

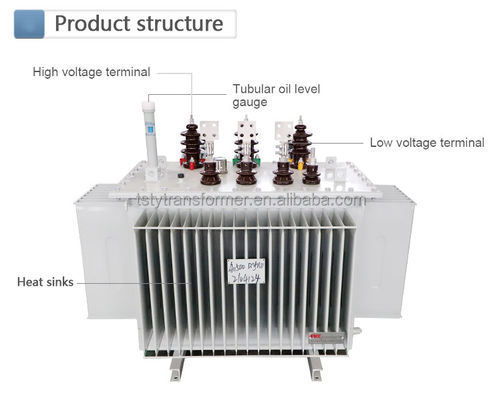

कंपनी द्वारा विकसित और निर्मित S11 श्रृंखला के पूरी तरह से सील तेल-डुबकी पावर ट्रांसफार्मर में कम हानि, कम शोर और उच्च दक्षता के फायदे हैं,जो अच्छी ऊर्जा बचत प्रभाव प्राप्त कर सकते हैं और प्रदूषण को कम कर सकते हैं.
ट्रांसफार्मर को हवा से अलग किया गया है ताकि तेल और इन्सुलेशन की उम्र बढ़ने की स्थिति को रोकने और धीमा किया जा सके ताकि परिचालन विश्वसनीयता में वृद्धि हो सके।और रखरखाव के बिना सामान्य संचालन बनाए रखने.
1ट्रांसफार्मर के कोर को उच्च गुणवत्ता वाले कोल्ड रोल्ड सिलिकॉन स्टील शीट से लेमिनेट किया गया है, जो नो-लोड हानि और नो-लोड करंट को काफी कम करता है।कोर कोर की tightness सुनिश्चित करने और शोर को कम करने के लिए बाध्य है.
2उच्च और निम्न वोल्टेज के घुमाव ऑक्सीजन मुक्त तांबे से बने होते हैं, और 500kVA और उससे कम के निम्न वोल्टेज के घुमाव दो परत वाले बेलनाकार संरचना को अपनाते हैं।630kVA और उससे अधिक दोहरे हेलिक्स या चार हेलिक्स संरचना को अपनाते हैं, उच्च वोल्टेज घुमाव बहुस्तरीय बेलनाकार संरचना को अपनाता है। 1000kVA और उससे अधिक पन्नी घुमाव को अपना सकते हैं।
3ट्रांसफार्मर कनेक्शन समूह बिजली ग्रिड पर हार्मोनिक के प्रभाव को कम करने और बिजली आपूर्ति की गुणवत्ता में सुधार के लिए Dyn11 का उपयोग करता है।
4ट्रांसफार्मर एक पूरी तरह से सील संरचना है, जो सेवा जीवन को बढ़ाता है। परिवहन के दौरान विस्थापन को रोकने के लिए शरीर में एक पोजिशनिंग तंत्र जोड़ा जाता है।सभी फास्टनरों को फास्टनर नट्स से सुसज्जित किया गया है ताकि यह सुनिश्चित किया जा सके कि लंबे समय तक संचालन के दौरान फास्टनरों को ढीला न किया जाए।, जो कोर को लटकाने की आवश्यकता को पूरा नहीं करता है।
5मापा गया शोर मान मानक से कम है। इस श्रृंखला के ट्रांसफार्मर को सामान्य रूप से ले जाने के बाद, संबंधित भागों को कोर निरीक्षण के बिना स्थापित किया जा सकता है,और वे एक बार स्वीकृति परीक्षण योग्य है में चालू किया जा सकता है.
उत्पाद मानक:
जीबी/टी 1094 पावर ट्रांसफार्मर
जीबी/टी 15164 तेल से डूबे हुए पावर ट्रांसफार्मर लोड गाइड
जीबी/टी 6451 तेल से डूबे हुए तीन-चरण बिजली ट्रांसफार्मर के तकनीकी मापदंड और आवश्यकताएं
जीबी/टी 2536 ट्रांसफार्मर तेल
जीबी/टी 311.1 उच्च वोल्टेज पावर ट्रांसमिशन और ट्रांसफॉर्मेशन उपकरण का इन्सुलेशन समन्वय
GB/T 10237 इन्सुलेशन परीक्षण में पावर ट्रांसफार्मर का इन्सुलेशन स्तर और बाहरी इन्सुलेशन का वायु अंतर
डीएल/टी 572 ट्रांसफार्मर संचालन नियम
IEC60076
लागू वातावरणः
1उच्च परिवेश का तापमानः +40°C
2कम परिवेश का तापमानः -25°C
3ऊंचाईः <1000 मीटर. हम भी अपनी मांग के अनुसार अनुकूलित कर सकते हैं.
4मासिक औसत सापेक्ष आर्द्रताः 90% (20°C)
5स्थापना का स्थानः रासायनिक संयंत्र, कारखाने, दूरस्थ स्थान और अन्य कठोर वातावरण।
मॉडल निहितार्थः
तकनीकी पैरामीटरः
| S11 श्रृंखला 6kv - 11kv नो-लोड वोल्टेज विनियमन ट्रांसफार्मर के लिए तकनीकी पैरामीटर | |||||||||||
| नामित क्षमता (KVA) | वोल्टेज संयोजन | कनेक्शन समूह प्रतीक | नो लोड हानि R ((W) | लोड हानि R(W) | प्रतिबाधा वोल्टेज ((%) | नो लोड करंट (%) | L*W*H (मिमी) | सक्रिय भागों का वजन (किग्रा) * तेल का वजन (किग्रा) | कुल वजन (किलो) | ||
| उच्च वोल्टेज ((KV) | उच्च वोल्टेज की टैपिंग रेंज | कम वोल्टेज (KV) | |||||||||
| 30 | 6 6.3 10 10.5 11 | ±5% ±2x2.5% | 0.4 | Dyn11 Yzn11 Yyn0 | 100 | 630/600 | 4 | 2.8 | 980*735*1145 | 178*78 | 355 |
| 50 | 130 | 910/870 | 2.5 | 1017*758*1205 | 240*92 | 415 | |||||
| 63 | 150 | 1090/1040 | 2.4 | 1035*785*1285 | 285*105 | 505 | |||||
| 80 | 180 | 1310/1250 | 2.2 | 1065*800*1290 | 330*110 | 540 | |||||
| 100 | 200 | 1580/1500 | 2.1 | 1072*820*1305 | 345*116 | 590 | |||||
| 125 | 240 | १८९०-१८०० | 2 | 1155*1105*1310 | 415*135 | 705 | |||||
| 160 | 280 | 2310/2200 | 1.9 | 1235*850*1535 | 485*135 | 835 | |||||
| 200 | 340 | 2730/2600 | 1.8 | 1282*860*1557 | 582*168 | 965 | |||||
| 250 | 400 | 3200/3050 | 1.7 | 1310*940*1605 | 695*210 | 1135 | |||||
| 315 | 480 | 3830/3650 | 1.6 | 1465*1120*1915 | 855*255 | 1520 | |||||
| 400 | 570 | 4520/4300 | 1.5 | 1440*1165*1725 | 950*295 | 1590 | |||||
| 500 | 680 | 5410/5150 | 1.4 | 1510*1250*1845 | 1150*320 | 1905 | |||||
| 630 | 810 | 6200 | 4.5 | 1.3 | 1650*1140*1920 | 1500*435 | 2015 | ||||
| 800 | 980 | 7500 | 1.2 | 2125*1175*2315 | 1910*760 | 3510 | |||||
| 1000 | 1150 | 10300 | 1.1 | 2150*1380*2570 | 2125*880 | 3850 | |||||
| 1250 | 1360 | 12000 | 1 | 2355*1485*2570 | 2605*960 | 4610 | |||||
| 1600 | 1640 | 14500 | 0.9 | 2335*1750*2630 | 3125*1150 | 5420 | |||||
| 2000 | 1940 | 18300 | 5 | 0.4 | 1940*1400*1700 | 2420*780 | 4200 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2050*1480*1800 | 2560*780 | 4680 | |||||
| नोटः तालिका में दिए गए आंकड़े आवश्यकतानुसार बदल सकते हैं। | |||||||||||
1हमारी कंपनी आपको परियोजना डिजाइन और प्रक्रिया डिजाइन प्रदान करती है, और आपके उपकरण खरीद योजना और विशिष्ट आवश्यकताओं के अनुसार उत्पादों का डिजाइन और निर्माण करता है। और आपके लिए तकनीकी और परिचालन कर्मियों को प्रशिक्षित करता है।
2नए खरीदे गए उत्पादों को स्थापना और डिबगिंग के लिए ऑनलाइन सहायता प्रदान की जाती है. उत्पाद आजीवन सेवा प्रणाली के तहत हैं। यदि सामान्य उपयोग में समस्याएं होती हैं, तो हम उपयोगकर्ता की प्रतिक्रिया प्राप्त करने के बाद एक कार्य दिवस के भीतर समाधान प्रदान करेंगे।हम जितनी जल्दी हो सके उत्पाद को चालू करने की पूरी कोशिश करेंगे।और हमारे उत्पादों के दीर्घकालिक, सुरक्षित और विश्वसनीय उपयोग को सुनिश्चित करने के लिए पेशेवर तकनीशियनों द्वारा नियमित यात्राएं होती हैं।
3.हम गुणवत्ता वाले प्रामाणिक सामग्री का उपयोग, प्रक्रिया और सख्त अनुपालन में निर्माणगुणवत्ता उत्कृष्टता और सुचारू स्थापना सुनिश्चित करने के लिए ISO9001: 2000 अंतरराष्ट्रीय गुणवत्ता प्रबंधन के साथ!
टीएसटीवाई इलेक्ट्रिक कं, लिमिटेड की स्थापना 2011 में हुई थी।और चीन में एक उत्कृष्ट और विश्वसनीय ट्रांसफार्मर निर्माता है। कंपनी मुख्य रूप से तेल-डुबकी ट्रांसफार्मर, सूखी प्रकार के ट्रांसफार्मर,बॉक्स प्रकार के सबस्टेशन और उच्च और निम्न वोल्टेज के उपकरण के पूर्ण सेट.
परियोजना के उत्पादन और संचालन में लगाए गए उपकरणऊर्जा की बचत, बुद्धि, सूचना और मशीनीकरण की वकालत करता है। कंपनी ने हेनान त्रिभुज ऊर्जा-बचत ट्रांसफार्मर इंजीनियरिंग प्रौद्योगिकी अनुसंधान केंद्र की स्थापना की है,71 उपयोगिता मॉडल पेटेंट और 15 आविष्कार पेटेंट के साथ.
ट्रांसफार्मर उद्योग में वर्षों के संचय के साथऔर मजबूत तकनीकी नवाचार क्षमताओं के साथ, यह चीनी बिजली उद्योग के लिए व्यापक समाधान प्रदान करता है।कंपनी राज्य ग्रिड जैसी बड़े पैमाने पर राष्ट्रीय परियोजनाओं के लिए एक प्रमुख खरीद इकाई है।, स्टेट रेलवे एडमिनिस्ट्रेशन, झेंगझौ कोल ग्रुप, पिंगमेई ग्रुप और दक्षिण से उत्तर जल डायवर्शन।
|
|
