बाहरी 10KV 11KV 13.8KV 15KV विद्युत संयोजन 100KV 300KVA 400KVA 250kva ट्रांसफार्मर सबस्टेशन

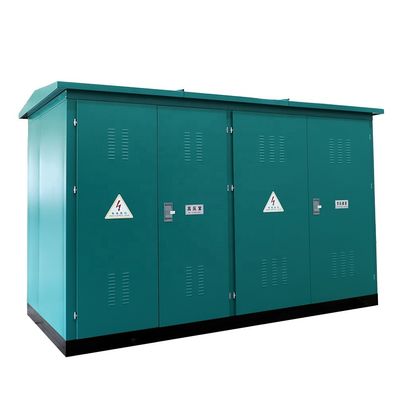

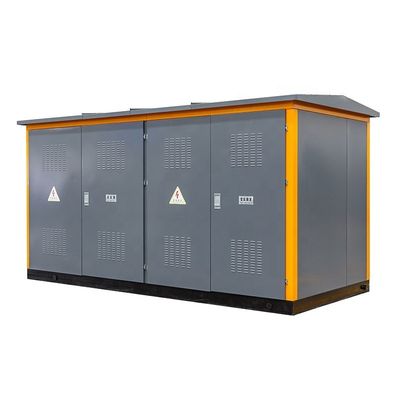

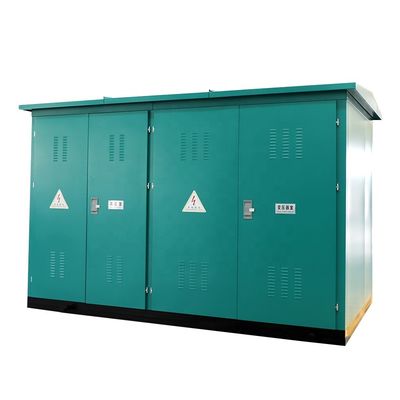

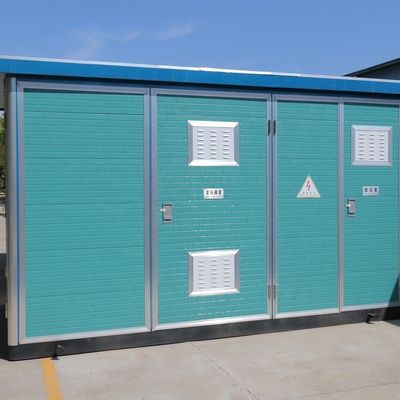

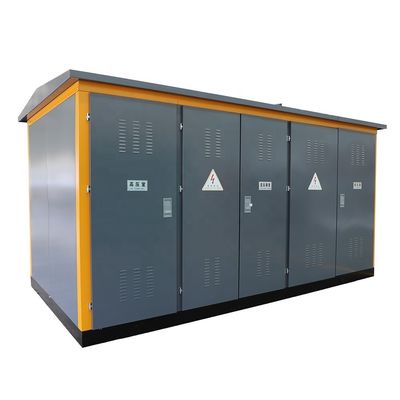

यूरोपीय शैली के बॉक्स प्रकार के सबस्टेशन को आउटडोर पूर्ण सबस्टेशन या संयुक्त सबस्टेशन भी कहा जाता है। क्योंकि इसमें लचीले संयोजन, सुविधाजनक परिवहन, पलायन,सुविधाजनक स्थापना, कम निर्माण अवधि, कम परिचालन लागत, छोटे फर्श क्षेत्र, प्रदूषण मुक्त, और रखरखाव मुक्त, इसे व्यापक ध्यान प्राप्त हुआ है।
ग्रामीण बिजली ग्रिड निर्माण (पुनर्निर्माण) में, इसका व्यापक रूप से 10-110kV छोटे और मध्यम आकार के सबस्टेशन (वितरण) सबस्टेशन के निर्माण और परिवर्तन में उपयोग किया जाता है,कारखाने और खान, और शहरी और ग्रामीण क्षेत्रों में मोबाइल संचालन।
क्योंकि यह लोड केंद्र में प्रवेश करने के लिए आसान है, बिजली की आपूर्ति त्रिज्या को कम, और टर्मिनल वोल्टेज की गुणवत्ता में सुधार,यह विशेष रूप से ग्रामीण बिजली नेटवर्क के परिवर्तन के लिए उपयुक्त है।इसे 21वीं सदी में सबस्टेशन निर्माण का लक्ष्य मोड के रूप में जाना जाता है।

उत्पाद की विशेषताएं:
1उन्नत प्रौद्योगिकी, सुरक्षित और विश्वसनीय
बॉक्स शरीर घरेलू अग्रणी प्रौद्योगिकी और शिल्प कौशल को अपनाता है। बाहरी खोल आम तौर पर जस्ती स्टील प्लेट से बना होता है।फ्रेम मानक कंटेनर सामग्री और विनिर्माण तकनीकों को अपनाता है. यह अच्छा विरोधी जंग प्रदर्शन है और 20 साल के लिए कोई जंग की गारंटी देता है। आंतरिक सीलिंग प्लेट एल्यूमीनियम मिश्र धातु बकसुआ प्लेट को अपनाता है,और इंटरलेयर अग्निरोधक और थर्मल इन्सुलेशन सामग्री को अपनाता है, कैबिनेट में एयर कंडीशनिंग और डीह्यूमिडिफिकेशन डिवाइस लगाए गए हैं, और उपकरण के संचालन को प्राकृतिक जलवायु वातावरण और बाहरी प्रदूषण से प्रभावित नहीं किया जाता है,और -40°C ~ +40°C के कठोर वातावरण में सामान्य संचालन सुनिश्चित कर सकते हैं.
बॉक्स में प्राथमिक उपकरण घरेलू प्रौद्योगिकी अग्रणी उपकरण जैसे यूनिट वैक्यूम स्विचगियर, सूखे प्रकार के ट्रांसफार्मर, वैक्यूम सर्किट ब्रेकर (स्प्रिंग ऑपरेटिंग तंत्र) आदि को अपनाता है।उत्पाद में कोई उजागर जीवित भाग नहीं है और यह एक पूरी तरह से अछूता संरचना है, जो पूरी तरह से शून्य विद्युत शॉक दुर्घटनाओं को प्राप्त कर सकता है। पूरा स्टेशन उच्च सुरक्षा के साथ तेल मुक्त संचालन का एहसास कर सकता है।
2उच्च स्तर का स्वचालन
पूरे स्टेशन को बुद्धिमानी से डिजाइन किया गया है। सुरक्षा प्रणाली सबस्टेशन के एकीकृत स्वचालित डिवाइस को अपनाती है और विकेंद्रीकृत तरीके से स्थापित की जाती है। यह "चार रिमोट" का एहसास कर सकता है,अर्थात्, दूरस्थ माप, दूरस्थ सिग्नलिंग, दूरस्थ नियंत्रण, और दूरस्थ समायोजन। प्रत्येक इकाई स्वतंत्र संचालन समारोह और रिले सुरक्षा है।परिचालन मापदंडों की दूरस्थ सेटिंग, बॉक्स में आर्द्रता और तापमान का नियंत्रण, अनियंत्रित की आवश्यकताओं को पूरा करने के लिए।
3कारखाना पूर्वनिर्मित
सभी उपकरणों को एक ही समय में कारखाने में स्थापित और योग्य किया जाता है, जो डिजाइन और विनिर्माण चक्र को छोटा करता है।कैबिनेट के बीच केबल कनेक्शन, आउटगोइंग केबल कनेक्शन, सुरक्षा सेटिंग सत्यापन, ट्रांसमिशन परीक्षण और अन्य काम जो डिबगिंग की आवश्यकता है। पूरे सबस्टेशन को स्थापना से लेकर कमीशन तक लगभग 5-8 दिन लगते हैं।निर्माण की अवधि को काफी कम करें.
4. लचीला संयोजन
यूरोपीय शैली के बॉक्स परिवर्तन की कॉम्पैक्ट संरचना के कारण, प्रत्येक बॉक्स एक स्वतंत्र प्रणाली का गठन करता है, जो संयोजन को लचीला और परिवर्तनीय बनाता है।
5कम निवेश और त्वरित परिणाम
यूरोपीय शैली के बॉक्स सबस्टेशन (35kV उपकरण बाहरी लेआउट, 10kV उपकरण बॉक्स स्थापना) की तुलना में एक ही पैमाने पर एकीकृत सबस्टेशन (35kV उपकरण बाहरी लेआउट,10kV उपकरण का लेआउट इनडोर उच्च वोल्टेज स्विच रूम और केंद्रीय नियंत्रण कक्ष), निवेश को 40%-50% तक कम करता है।
6.छोटी जगह को कवर करें.
उदाहरण के तौर पर 4000 किलोवाट के एकल मुख्य ट्रांसफार्मर स्केल सबस्टेशन को लेते हुए, पारंपरिक 35 किलोवाट के सबस्टेशन के निर्माण के लिए लगभग 3000 मीटर के क्षेत्रफल की आवश्यकता होती है और बड़े पैमाने पर सिविल कार्यों की आवश्यकता होती है।यदि बॉक्स प्रकार का सबस्टेशन चुना गया है, मुख्य ट्रांसफार्मर बॉक्स और स्विच बॉक्स का न्यूनतम क्षेत्रफल 100 मीटर तक कम हो सकता है और 35kv और अन्य उपकरणों सहित कुल क्षेत्रफल 300 मीटर तक हो सकता है,जो एक ही पैमाने के सबस्टेशन के क्षेत्र का केवल 1/10 हैइसे सड़क के केंद्र, चौक और कारखाने के कोने का पूरा उपयोग करके स्थापित किया जा सकता है और उत्पादन में डाल दिया जा सकता है, जो राष्ट्रीय भूमि बचत नीति के अनुरूप है।
7. सुंदर उपस्थिति

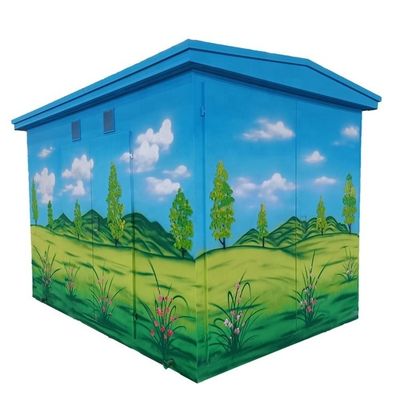

बॉक्स खोल एल्यूमीनियम-जस्ता स्टील प्लेट और कंटेनर विनिर्माण प्रौद्योगिकी को अपनाता है। उपस्थिति डिजाइन सुंदर है। बिजली की आपूर्ति की विश्वसनीयता सुनिश्चित करने के आधार पर,बॉक्स प्रकार के सबस्टेशन के खोल रंग का चयन करके, आसपास के वातावरण के साथ समन्वय करना आसान है। यह विशेष रूप से शहरी निर्माण के लिए उपयुक्त है।

लागू वातावरणः
1उच्च परिवेश का तापमानः +40°C
2कम परिवेश का तापमानः -25°C
3ऊंचाईः <1000 मीटर
4मासिक औसत सापेक्ष आर्द्रताः 90% (20°C)
5स्थापना का स्थानः ऐसी जगह पर स्थापित करें जहां आग, विस्फोट का खतरा, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन न हो, घर के अंदर या बाहर।

तकनीकी पैरामीटरः

 1हमारी कंपनी आपको परियोजना डिजाइन और प्रक्रिया डिजाइन प्रदान करती है, और आपके उपकरण खरीद योजना और विशिष्ट आवश्यकताओं के अनुसार उत्पादों का डिजाइन और निर्माण करता है। और आपके लिए तकनीकी और परिचालन कर्मियों को प्रशिक्षित करता है।

2नए खरीदे गए उत्पादों को स्थापना और डिबगिंग के लिए ऑनलाइन सहायता प्रदान की जाती है. उत्पाद आजीवन सेवा प्रणाली के तहत हैं। यदि सामान्य उपयोग में समस्याएं होती हैं, तो हम उपयोगकर्ता की प्रतिक्रिया प्राप्त करने के बाद एक कार्य दिवस के भीतर समाधान प्रदान करेंगे।हम जितनी जल्दी हो सके उत्पाद को चालू करने की पूरी कोशिश करेंगे।और हमारे उत्पादों के दीर्घकालिक, सुरक्षित और विश्वसनीय उपयोग को सुनिश्चित करने के लिए पेशेवर तकनीशियनों द्वारा नियमित यात्राएं होती हैं।

3.हम गुणवत्ता वाले प्रामाणिक सामग्री का उपयोग, प्रक्रिया और सख्त अनुपालन में निर्माणगुणवत्ता उत्कृष्टता और सुचारू स्थापना सुनिश्चित करने के लिए ISO9001: 2000 अंतरराष्ट्रीय गुणवत्ता प्रबंधन के साथ!

टीएसटीवाई इलेक्ट्रिक कं, लिमिटेड की स्थापना 2007 में हुई थी।और चीन में एक उत्कृष्ट और विश्वसनीय ट्रांसफार्मर निर्माता है। कंपनी मुख्य रूप से तेल-डुबकी ट्रांसफार्मर, सूखी प्रकार के ट्रांसफार्मर,बॉक्स प्रकार के सबस्टेशन और उच्च और निम्न वोल्टेज के उपकरण के पूर्ण सेट.

परियोजना के उत्पादन और संचालन में लगाए गए उपकरणऊर्जा की बचत, बुद्धि, सूचना और मशीनीकरण की वकालत करता है। कंपनी ने हेनान त्रिभुज ऊर्जा-बचत ट्रांसफार्मर इंजीनियरिंग प्रौद्योगिकी अनुसंधान केंद्र की स्थापना की है,71 उपयोगिता मॉडल पेटेंट और 15 आविष्कार पेटेंट के साथ.

ट्रांसफार्मर उद्योग में वर्षों के संचय के साथऔर मजबूत तकनीकी नवाचार क्षमताओं के साथ, यह चीनी बिजली उद्योग के लिए व्यापक समाधान प्रदान करता है।कंपनी राज्य ग्रिड जैसी बड़े पैमाने पर राष्ट्रीय परियोजनाओं के लिए एक प्रमुख खरीद इकाई है।, स्टेट रेलवे एडमिनिस्ट्रेशन, झेंगझौ कोल ग्रुप, पिंगमेई ग्रुप और दक्षिण से उत्तर जल डायवर्शन।
